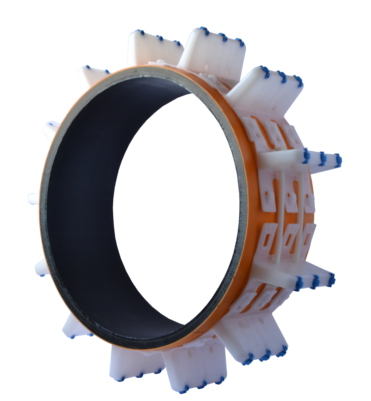

Distanční objímky typ ZR (kluzné vymezovací objímky) výšky 35, 60, 90 mm pro potrubí DE 300 - 805 mm

Objímky typ ZR jsou určeny pro všechny druhy potrubí s průměry v rozmezí od 310 mm do 805 mm a velká zatížení. Výšky objímek 35, 60, 90 mm.

Jsou vyrobeny z materiálů vysoké kvality (kluzné části objímek z polyetylénu s vysokou hustotou a s přídavky zvětšujícími pevnost, šrouby z polyamidu).
Konstrukce nosného žebra je zesílená a jsou použity válečky, které usnadňují protažení potrubí chráničkami.
Objímky nemají žádné kovové části.
Montáž je velmi jednoduchá a dá se provést přímo na stavbě.

Rozsah průměrů : od 300 do 805 mm.
Výška distanční objímky : 35; 60; 90 mm
Válečky přečnívají o 6 mm nad kluzné segmenty
Šířka distanční objímky : 180 mm

Provozní teplota : od -20° do +80°C.
Vzdálenost mezi distančními objímkami : 1,5m
(od začátku a od konce prostupu 0,15 m).

Maximální obvodové zatížení 1 500kg.

Objímky ZR - tabulka počtu prvků dle průměru potrubí

Vnější průměr potrubí	Počet prvků	Vnější průměr potrubí	Počet prvků
300-343	8	554-595	14
344-385	9	596-637	15
386-427	10	638-679	16
428-469	11	680-721	17
470-511	12	722-763	18
512-553	13	764-805	19

Montážní postup:

Montáž objímek je velmi jednoduchá a vyžaduje použití pouze maticového klíče.
Po zvolení správného počtu článků dle tabulky:
- spojit články pomocí oček a háčků
- nasadit na potrubí a spojit konce polyamidovými šrouby, nasadit podložky a matice
- objímku posunout na požadované místo a pomocí klíče rovnoměrně utáhnout matice
- pokud šrouby jsou příliš dlouhé je možno je zkrátit
- po nasazení potřebného množství objímek je možné potrubí zasunout do chráničky
