Montážní postup těsnících řetězů

detail obrázku

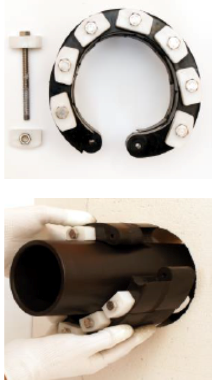

1.  Připravit těsnící řetěz k nasazení a rošroubovat poslední destičku.













 2.  Rozpojený těsnící řetěz nasadit na potrubí tak, aby    hlavy šroubů směřovaly k místu montáže. Nasadit a sešroubovat poslední destičku.





detail obrázku

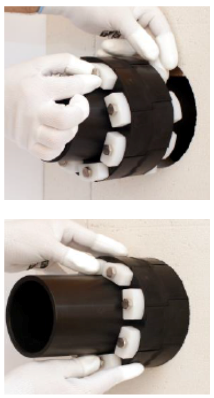

 3.   Zkontrolovat, zda všechny destičky jsou správně otočené vypouklou částí k hraně otvoru a prsty dotáhnout šroub.











  4,   Sešroubovaný těsnící řetěz zasunout do otvoru. V případě delšího řetězu je třeba začít zasouvání od dolních článků. V případě odporu při zasouvání je možno potrubí i otvor natřít kluzným prostředkem (např. prostžedek na mytí nádobí). Nepoužívat prostředky na bázi ropných produktů!


detail obrázku

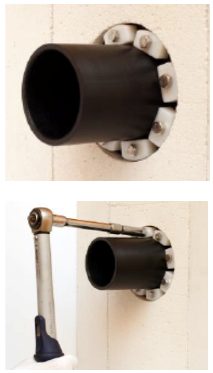

 5.   Ujistit se, že žádná část elastomeru těsnícího řetězu nevyčnívá mimo plochu otvoru.









 6.   Šrouby dotáhnout momantovým klíčem po jedné otáčce na každém šroubu. Dotahovat postupně šroub za šroubempo celém obvodu až do dosažení momentu dle tabulky.


Tabulka maximálních momentů dotahování šroubů těsnícího řetězu:

Typ řetězuLU-1LU-2LU-3LU-4LU-5
LU-5BIS
LU-6
LU-6BIS
LU-7
LU-7BIS
LU-8
LU-8BIS
LU-9
LU-9BIS
LU-10
LU-10BIS
LU-11
LU-11BIS
Max. moment
(Nm)
1010202030303050505050




Soubory ke stažení

montážní postup těsnících řetězů LU (2020) (velikost: 487kB, typ: PDF)
